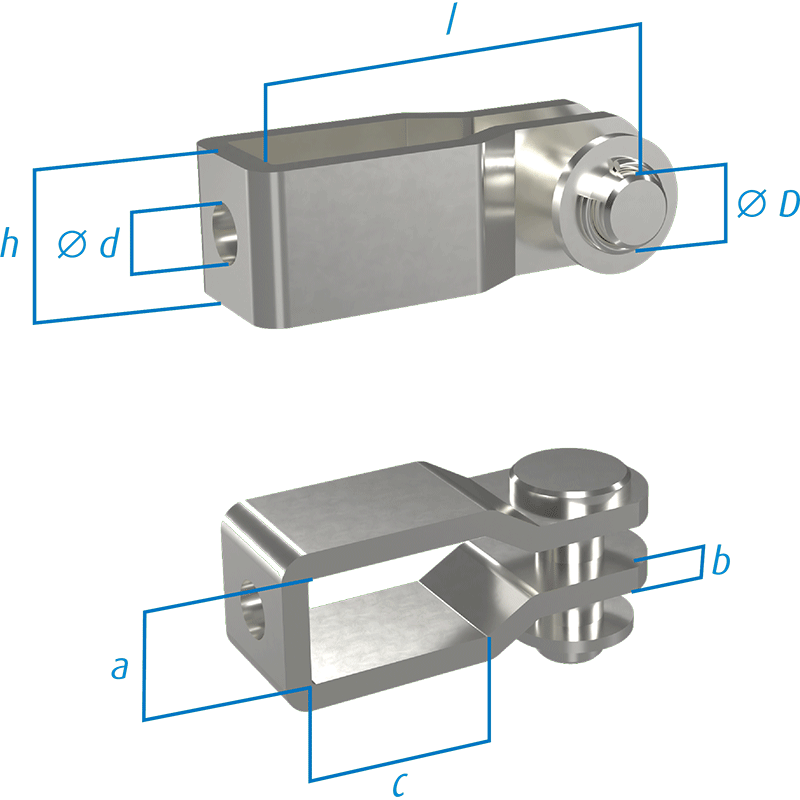

Gabelösen

Artikel Nr. Für Drahtseil Ø
mm
Ø d
mm
Ø D
mm
a
mm
b
mm
c
mm
l
mm
h
mm
Werkstoff
150011025 max. 2.50 3.50 6.00 10.00 4.00 13.00 24.00 12.00 Galvanized steel
150011050 max. 5.00 5.50 8.00 10.00 10.00 28.00 35.00 16.00 Galvanized steel
Sonderabmessungen auf Anfrage

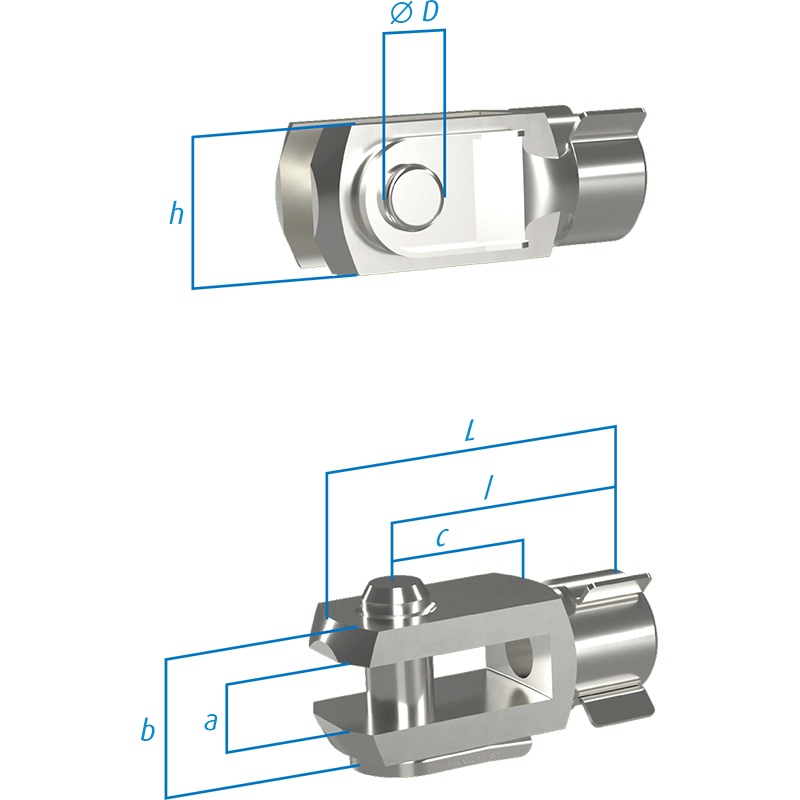

Gabelköpfe mit ES-Bolzen

Artikel Nr. Gewinde A Ø D
mm
a
mm
b
mm
c
mm
d
mm
l
mm
Werkstoff
150020050 M5 5.00 5.00 10.00 10.00 20.00 26.00 Galvanized steel
150020051 M5 5.00 5.00 10.00 20.00 30.00 36.00 Galvanized steel
150020060 M6 6.00 6.00 12.00 12.00 24.00 31.00 Galvanized steel
150020061 M6 6.00 6.00 12.00 24.00 36.00 43.00 Galvanized steel
150020080 M8 8.00 8.00 16.00 16.00 32.00 42.00 Galvanized steel
150020081 M8 8.00 8.00 16.00 32.00 48.00 58.00 Galvanized steel
150020100 M10 10.00 10.00 20.00 20.00 40.00 52.00 Galvanized steel
150020101 M10 10.00 10.00 20.00 40.00 60.00 72.00 Galvanized steel
150020120 M12 12.00 12.00 24.00 24.00 48.00 62.00 Galvanized steel
150990331 M8 8.00 8.00 16.00 32.00 48.00 58.00 1.4301 / 1.4305
Sonderabmessungen auf Anfrage

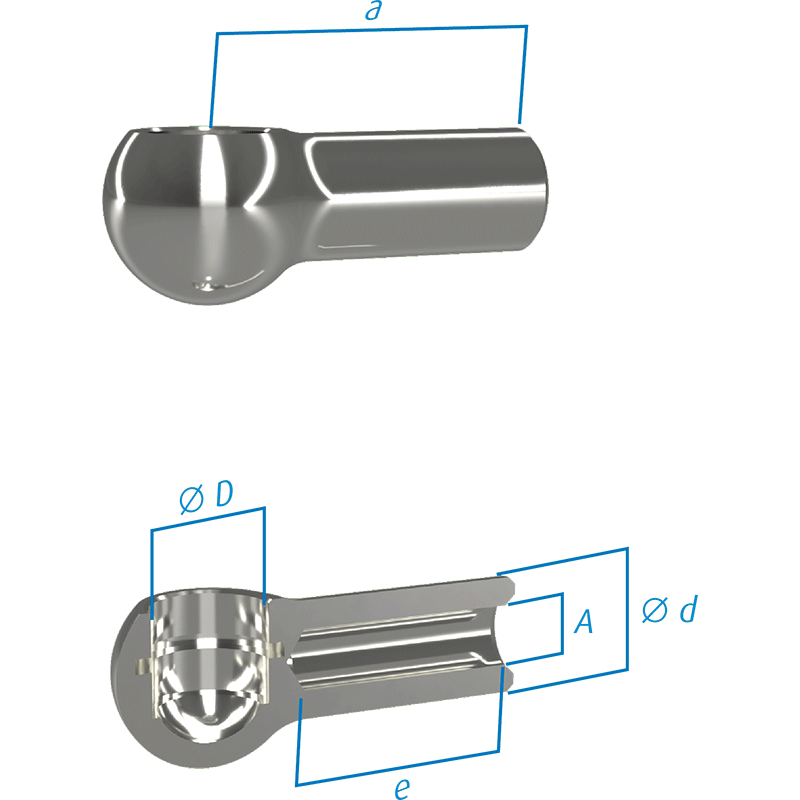

Kugelpfannen

Artikel Nr. Gewinde A Ø D
mm
Ø d
mm
e
mm
a
mm
Nach Werkstoff
150990192 2.70 8.00 8.00 14.00 22.00 DIN 71805 Form A 1.4301 / 1.4305
150990569 M5 8.00 8.00 13.00 22.00 DIN 71805 Form A - AL 1.4301 / 1.4305
150990577 M5 10.00 10.00 13.00 25.00 DIN 71805 Form A 1.4301 / 1.4305
Sonderabmessungen auf Anfrage

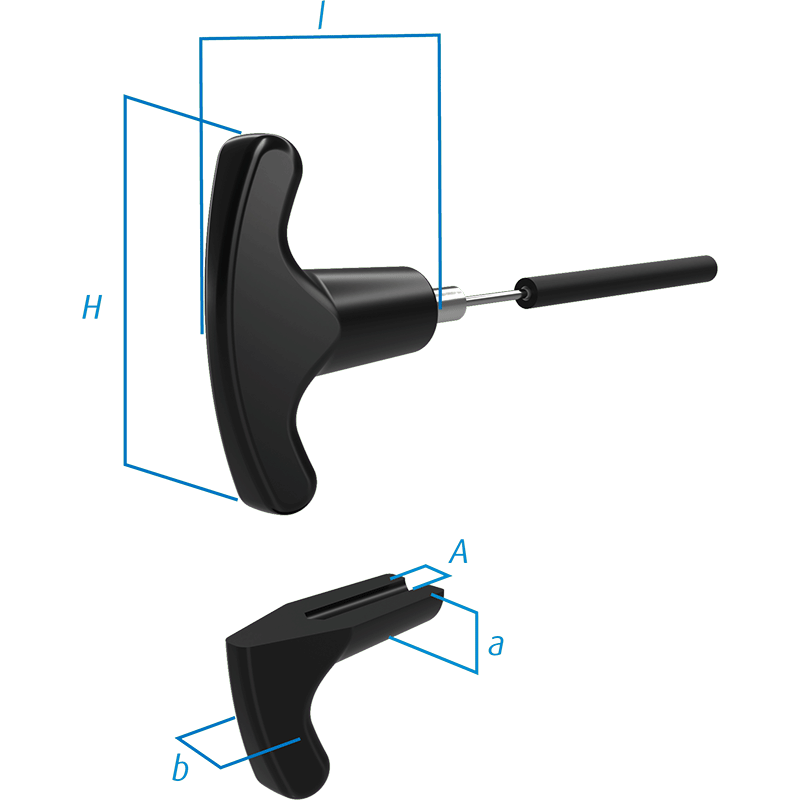

Starterzüge T-Griff

Artikel Nr. Gewinde A a
mm
H
mm
b
mm
l
mm
Werkstoff
180990004 M5 12.00 48.00 14.00 34.00 PA6 black
Sonderabmessungen auf Anfrage

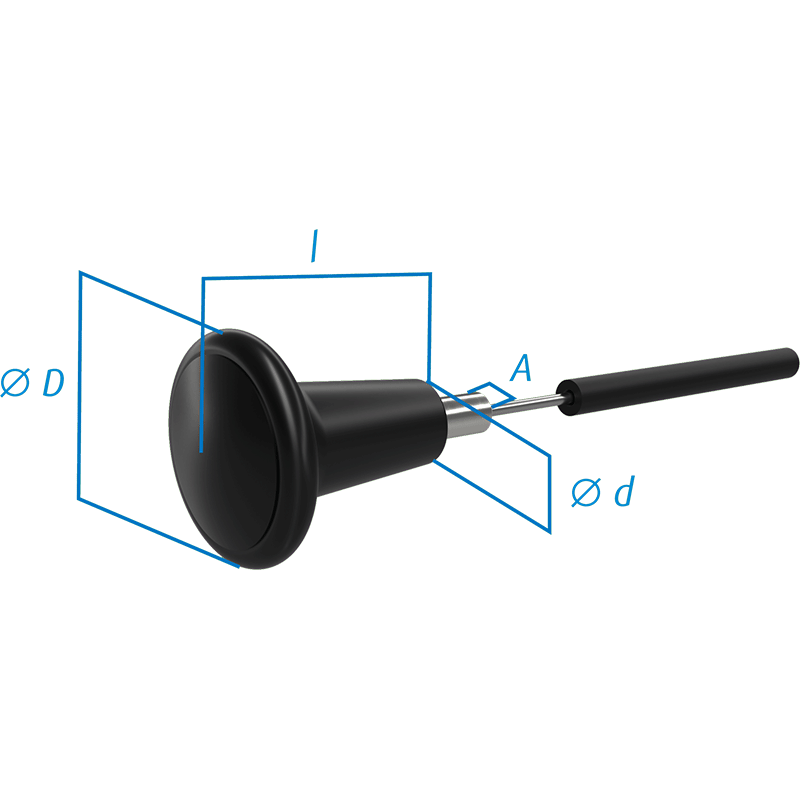

Starterzüge Rundgriff

Artikel Nr. Gewinde A Ø D
mm
Ø d
mm
l
mm
Werkstoff
180990011 M5 25.00 10.00 29.00 PA6 black
Sonderabmessungen auf Anfrage

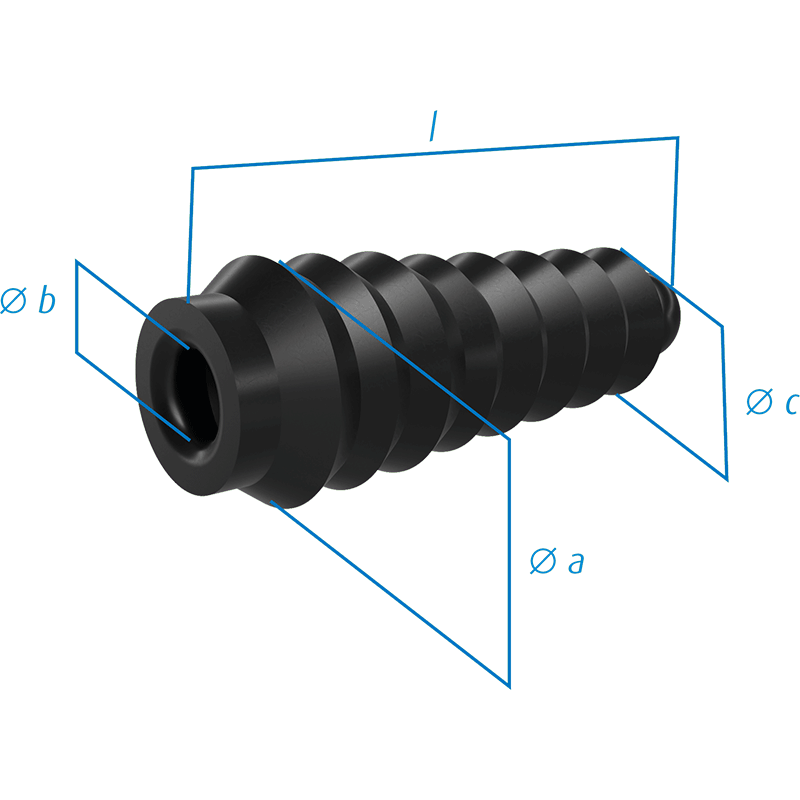

Faltenbalge

Artikel Nr. Für Drahtseil Ø
mm
l
mm
a
mm
b
mm
c
mm
Werkstoff
150036001 3.00 60.00 25.00 11.50 20.00 Rubber
150036002 5.00 74.00 28.00 13.50 20.00 Rubber
150036003 2.50 58.00 12.70 7.80 7.00 Rubber
150036005 2.50 78.00 13.00 6.00 8.50 Rubber
150990279 5.00 137.00 31.00 11.50 31.00 Rubber
Sonderabmessungen auf Anfrage

Tüllen

Artikel Nr. Für Drahtseil Ø
mm
Ø D
mm
Ø d
mm
l
mm
a
mm
b
mm
c
mm
Werkstoff
150040020 2.00 13.00 12.00 24.00 10.00 2.00 - Rubber
150040029 2.00 12.50 7.00 20.00 4.00 1.60 10.00 Rubber
150040030 3.00 12.50 7.00 20.00 5.00 2.60 10.00 Rubber
150040031 3.00 12.50 7.00 20.00 7.50 3.00 10.00 Rubber
Sonderabmessungen auf Anfrage
