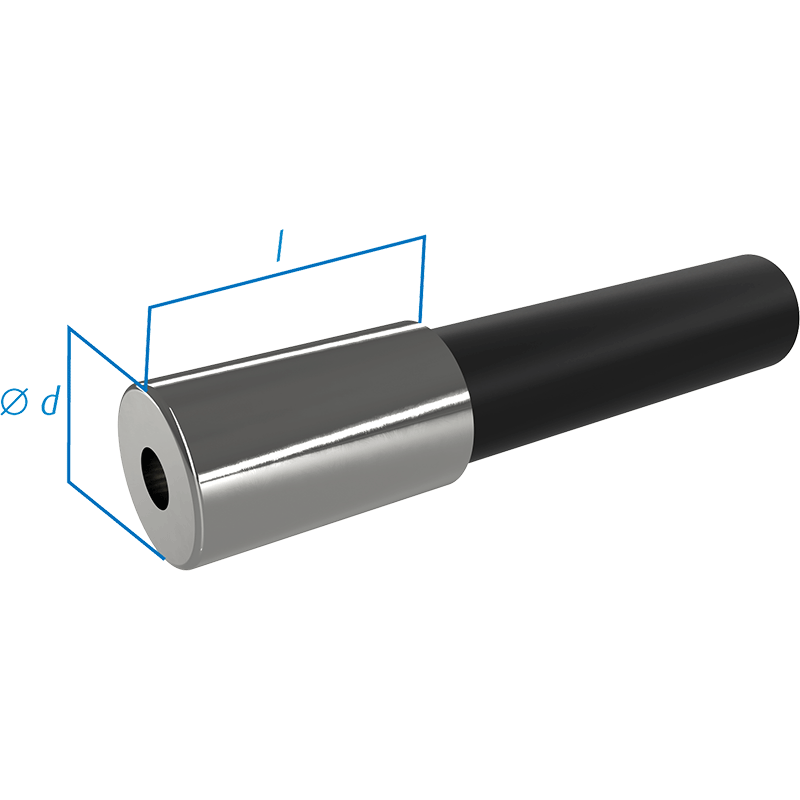

Endhülsen

Artikel Nr. Für Kabelhüllen Aussen - Ø
mm
Ø d
mm
l
mm
Werkstoff
150025035 3.50 4.50 11.00 Nickel-plated brass
150025039 4.00 5.00 9.00 Nickel-plated brass
150025048 5.00 5.80 8.50 Nickel-plated brass
150025058 5.80 - 6.00 7.00 11.00 Nickel-plated brass
150025064 6.30 7.90 13.00 Galvanized steel
150025079 8.00 9.00 15.00 Galvanized steel
150025099 10.00 11.00 18.00 Galvanized steel
Sonderabmessungen auf Anfrage

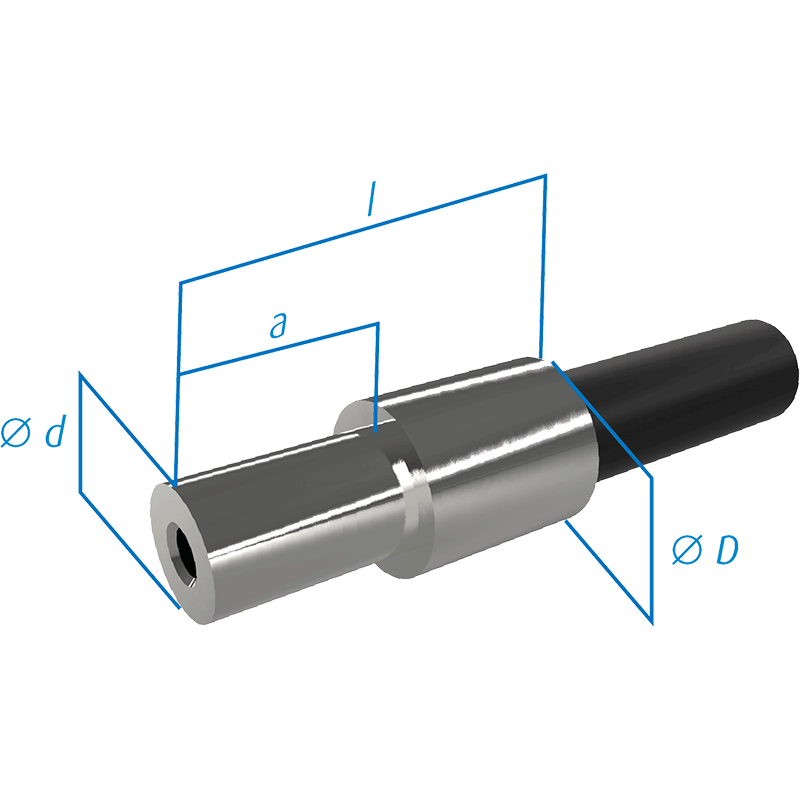

Ansatz-Schlauch-Fassungen

Artikel Nr. Für Kabelhüllen Aussen - Ø
mm
Ø d
mm
Ø D
mm
l
mm
a
mm
Werkstoff
150026100 10.00 10.50 14.50 27.00 15.00 Galvanized steel
150026101 10.00 15.00 18.00 40.00 18.00 Galvanized steel
150026102 10.00 14.00 16.00 22.00 10.00 Galvanized steel
150026119 11.90 14.00 15.00 28.00 12.00 1.4301 / 1.4305
150026120 11.90 10.50 16.00 29.00 15.00 Galvanized steel
150026122 10.00 22.00 16.00 40.00 22.00 Galvanized steel
150026123 11.90 10.20 16.00 40.00 20.00 Galvanized steel
150026139 13.90 12.00 17.00 48.00 35.00 1.4301 / 1.4305
150026140 13.90 15.00 18.00 40.00 18.00 1.4301 / 1.4305
150990286 4.80 4.00 7.00 18.00 6.00 Galvanized steel
150990321 13.90 12.00 18.00 32.00 10.00 1.4301 / 1.4305
150990355 10.00 12.00 16.00 27.00 15.00 1.4301 / 1.4305
150990356 7.90 5.00 9.00 23.00 13.00 1.4301 / 1.4305
150990501 4.80 5.00 7.00 16.00 8.00 Galvanized steel
Sonderabmessungen auf Anfrage

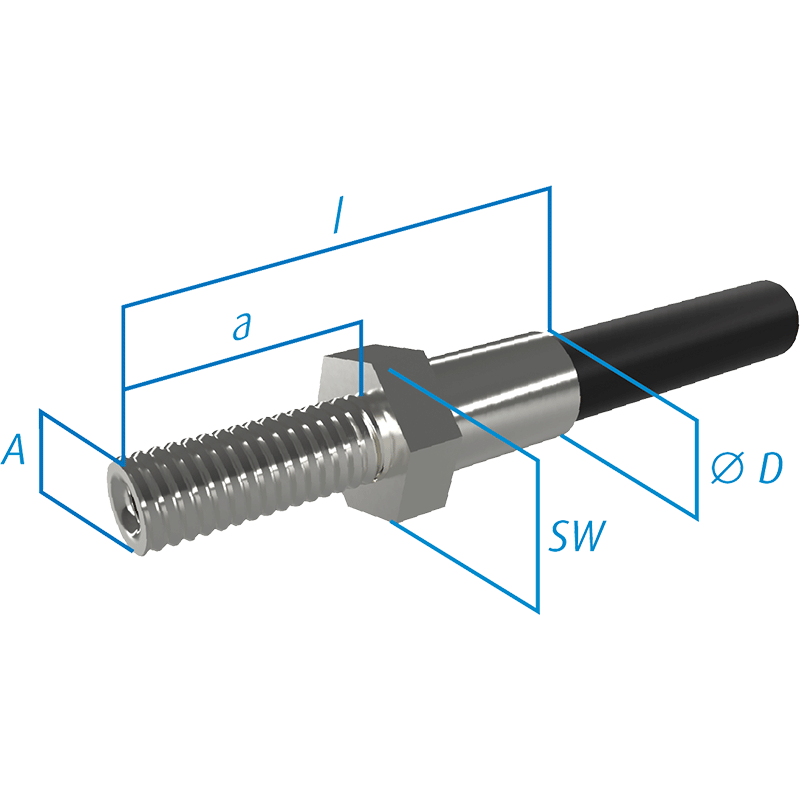

Gewinde-Schlauch-Fassungen, Form A

Artikel Nr. Für Kabelhüllen Aussen - Ø
mm
Ø D
mm
l
mm
A
mm
a
mm
SW
mm
Werkstoff
150029079 7.90 - 8.00 12.00 36.00 M8 15.00 14.00 Galvanized steel
150029100 10.00 13.00 34.00 M10 x 1.0 14.00 14.00 Galvanized steel
150029138 13.80 - 14.00 18.00 55.00 M14 x 1.5 24.00 19.00 Galvanized steel
150029500 10.00 16.00 49.50 M12 x 1.5 23.00 17.00 Galvanized steel
150030100 10.00 13.00 55.00 M10 35.00 14.00 Galvanized steel
150030138 13.80 - 14.00 18.00 75.00 M16 50.00 19.00 Galvanized steel
Sonderabmessungen auf Anfrage

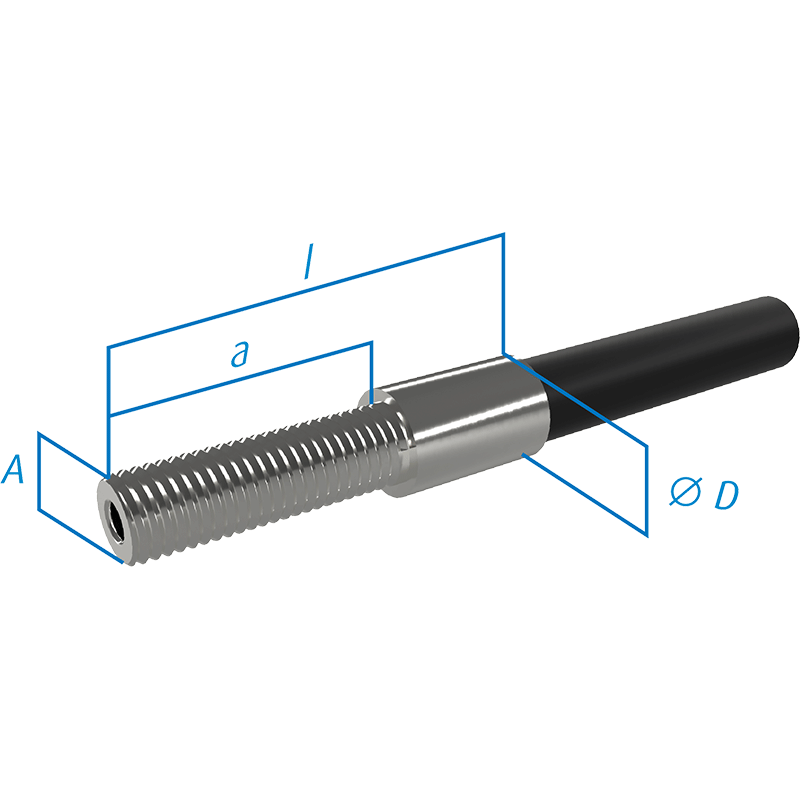

Gewinde-Schlauch-Fassungen, Form B

Artikel Nr. Für Kabelhüllen Aussen - Ø
mm
Ø D
mm
l
mm
A
mm
a
mm
Werkstoff
150030079 7.90 11.00 68.00 M8 50.00 Galvanized steel
150990209 6.00 8.00 37.00 M6 25.00 Galvanized steel
150990257 4.80 7.00 18.00 M4 6.00 Galvanized steel
150990326 6.80 10.00 65.00 M8 40.00 Galvanized steel
150990352 4.80 7.00 20.00 M5 5.00 Galvanized steel
180029086 6.00 10.00 47.00 M6 25.00 Galvanized steel
Sonderabmessungen auf Anfrage

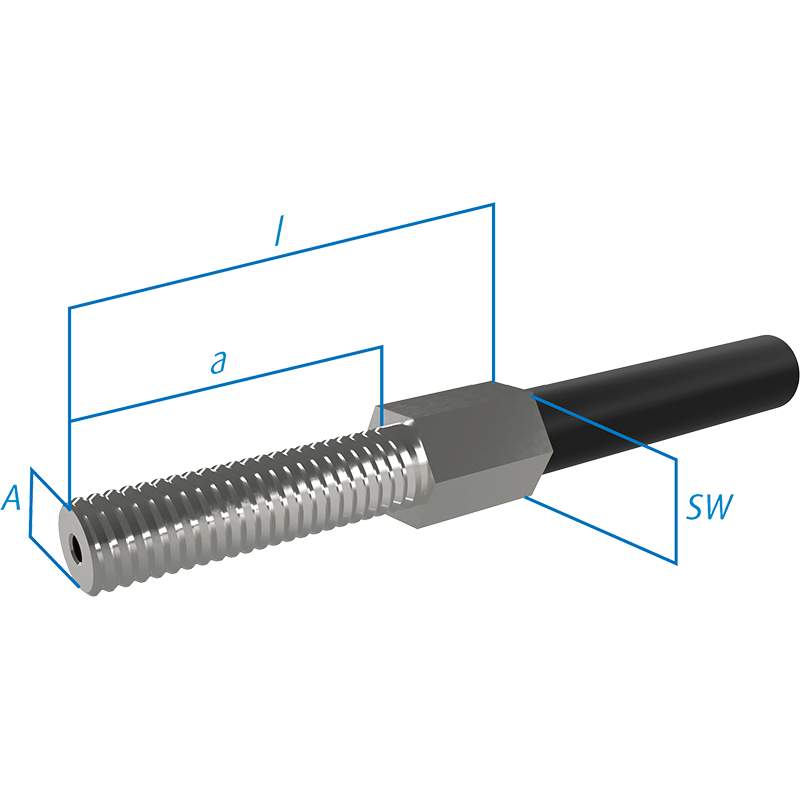

Verstellschrauben

Artikel Nr. Für Kabelhüllen Aussen - Ø
mm
SW
mm
l
mm
A
mm
a
mm
Werkstoff
150028039 4.80 6.00 27.00 M5 19.00 Galvanized steel
150028064 6.80 8.00 34.00 M6 25.00 Galvanized steel
150028138 13.90 - 14.00 22.00 60.00 M14 45.00 1.4301 / 1.4305
Sonderabmessungen auf Anfrage

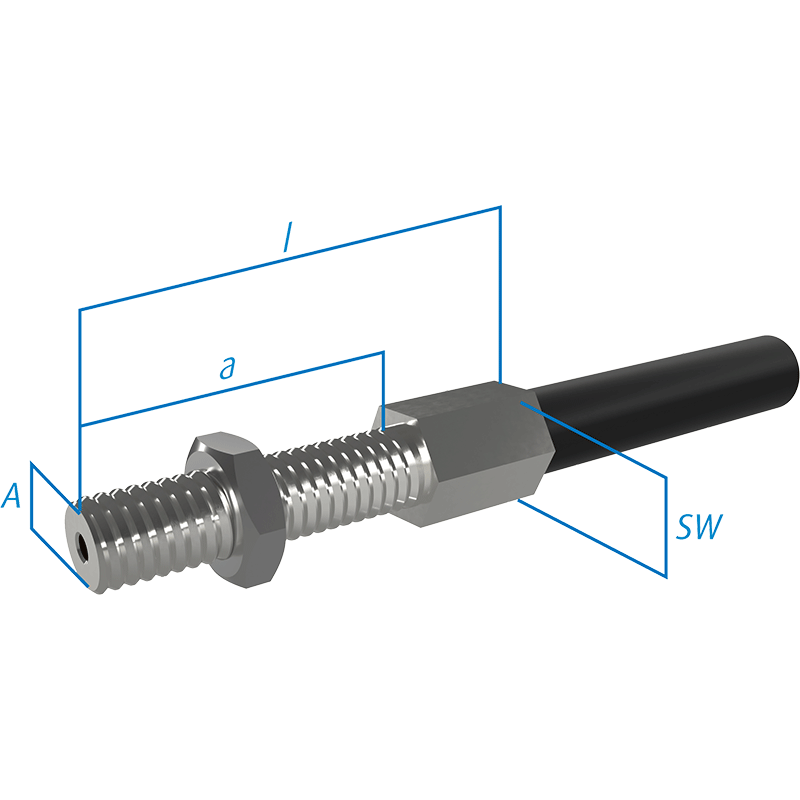

Verstellschrauben / 1 oder 2 Muttern

Artikel Nr. Für Kabelhüllen Aussen - Ø
mm
SW
mm
l
mm
A
mm
a
mm
Anzahl
Muttern
Werkstoff
150028039-1 4.80 6.00 27.00 M5 19.00 1 Galvanized steel
150028039-2 4.80 6.00 27.00 M5 19.00 2 Galvanized steel
150028062 6.80 8.00 34.00 M6 19.00 2 Brass nickle-plated
150028063 6.80 8.00 34.00 M6 24.00 1 Brass nickle-plated
Sonderabmessungen auf Anfrage

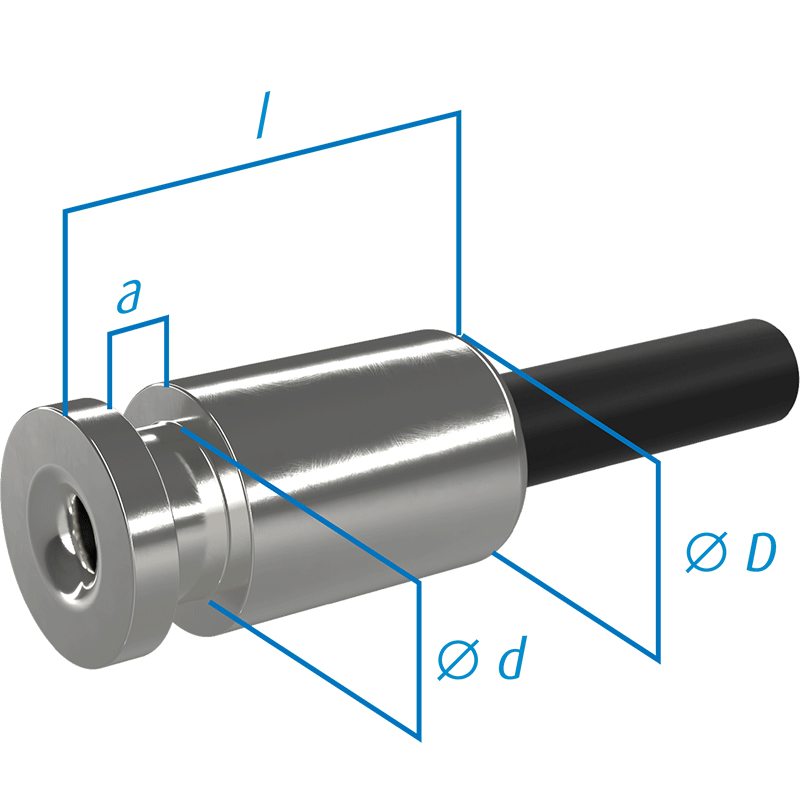

Rasthülsen

Artikel Nr. Für Kabelhüllen Aussen - Ø
mm
Ø D
mm
l
mm
Ø d
mm
a
mm
Werkstoff
150990006 3.90 7.00 18.00 3.50 3.00 PA6 black
150990429 4.80 7.00 18.00 3.50 3.00 PA6 black
150990451 4.80 8.00 18.00 4.70 2.80 PA6 black
150990566 4.80 6.00 12.00 4.00 2.10 Aluminum
150990615 4.80 10.00 19.00 6.90 3.10 POM black
Sonderabmessungen auf Anfrage

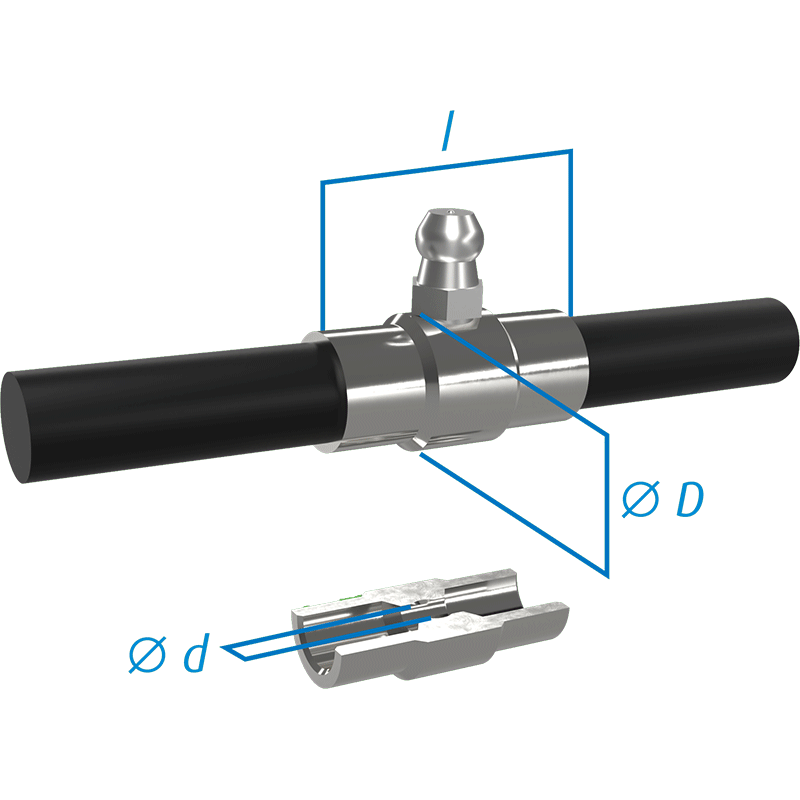

Muffen mit Schmiernippeln

Artikel Nr. Für Kabelhüllen Aussen - Ø
mm
Ø D
mm
l
mm
Ø d
mm
Werkstoff
150035079 7.90 - 8.00 14.00 28.00 4.00 Galvanized steel
150035100 10.00 18.00 34.00 5.50 Galvanized steel
150035139 13.90 - 14.00 21.00 44.00 8.00 Galvanized steel
150035188 18.80 25.00 56.00 11.00 Galvanized steel
Sonderabmessungen auf Anfrage
