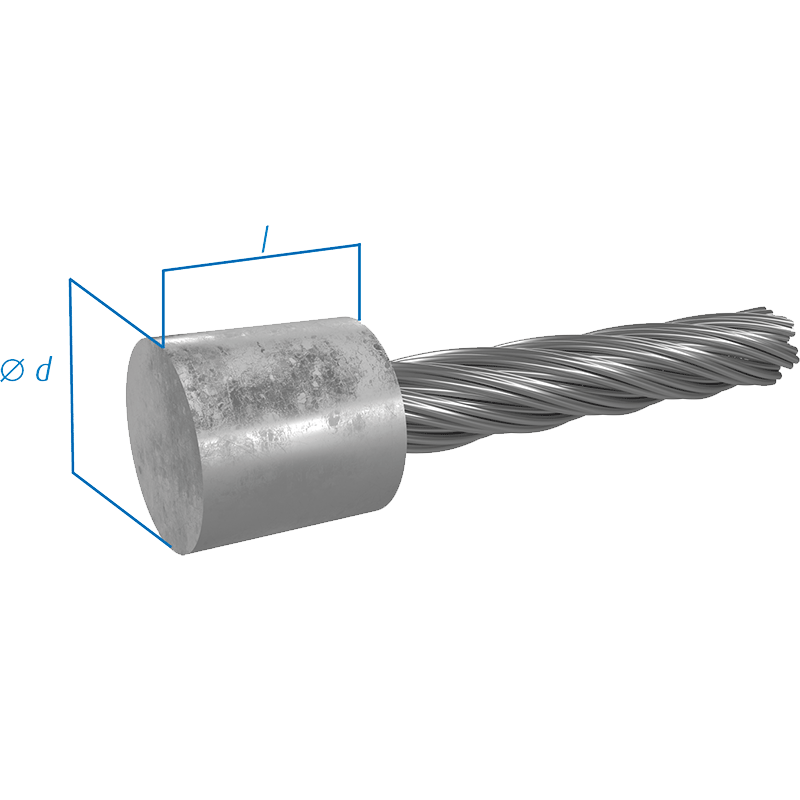

Raccord

N° d'article Pour câble Ø mm Ø D
mm
l
mm
150990100 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25, 1.30, 1.35, 1.50, 1.60, 1.65, 1.80, 2.00 5.00 5.00
150990110 0.45, 0.60, 0.65, 0.75, 1.00 3.00 4.00
150990196 0.45, 0.60, 0.65, 0.75, 1.00, 1.29, 1.25, 1.30, 1.35, 1.50 4.00 6.00
Dimensions spéciales sur requête

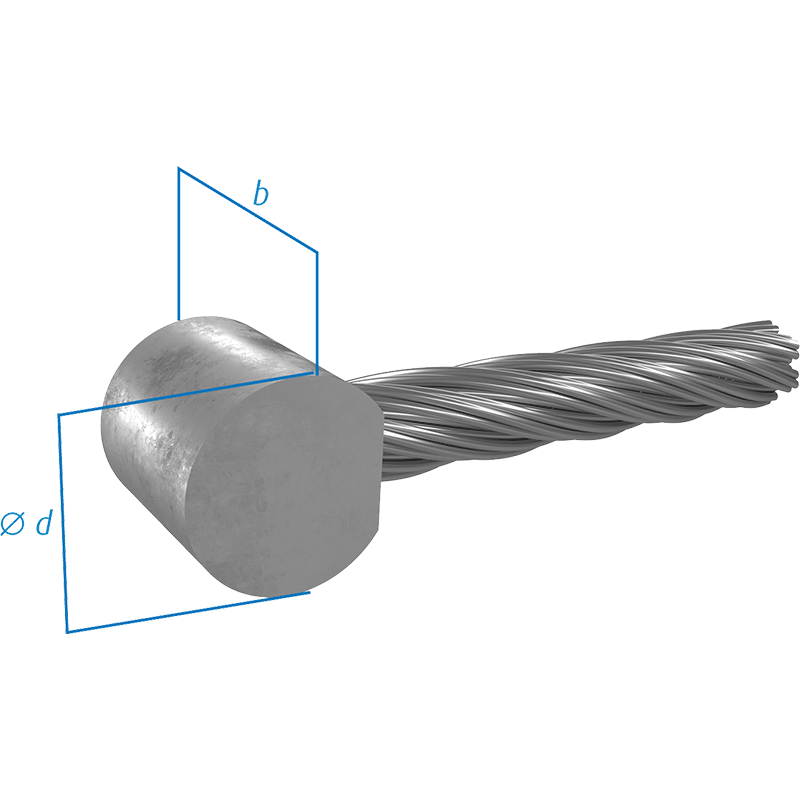

Raccord transversal

N° d'article Pour câble Ø mm Ø D
mm
b
mm
150990101 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25, 1.30, 1.35, 1.50, 1.60, 1.65, 2.00 5.00 7.50
150990127 1.25 6.00 5.50
150990499 1.00 3.00 5.00
150990527 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25,1.30 1.35, 1.50 4.00 5.00
150990607 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25, 1.30, 1.35, 1.50, 1.60, 1.65, 2.00 5.00 4.00
Dimensions spéciales sur requête

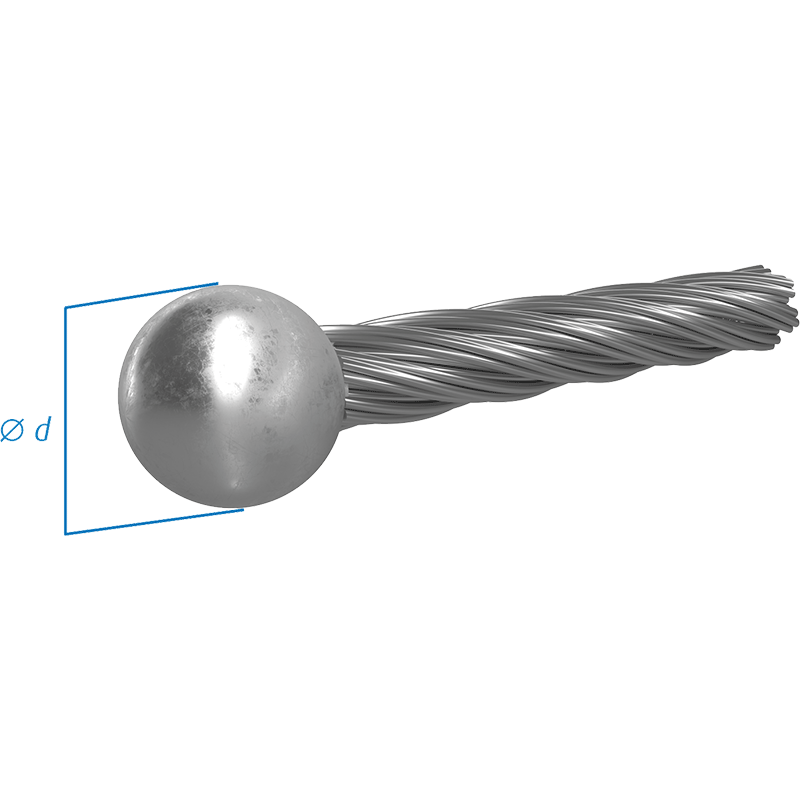

Boules

N° d'article Pour câble Ø mm Ø D
mm
150990102 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25, 1.30 1.35, 1.50 4.80
150990103 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25, 1.30 1.35 3.80
150990105 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25, 1.30 1.35, 1.50, 1.60, 1.65, 2.00 6.00
150990106 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25, 1.30 1.35, 1.50, 1.60, 1.65, 2.00, 2.50, 3.00 7.00
150990470 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25, 1.30 1.35, 1.50, 1.60, 1.65, 2.00, 2.50 6.40
150990472 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25, 1.30 1.35, 1.50, 1.60, 1.65, 2.00, 2.50, 3.00 10.00
150990528 0.45, 0.60, 0.65, 0.75, 1.00, 1.20 3.40
150990588 0.45, 0.60, 0.65, 0.75, 1.00 3.00
Dimensions spéciales sur requête

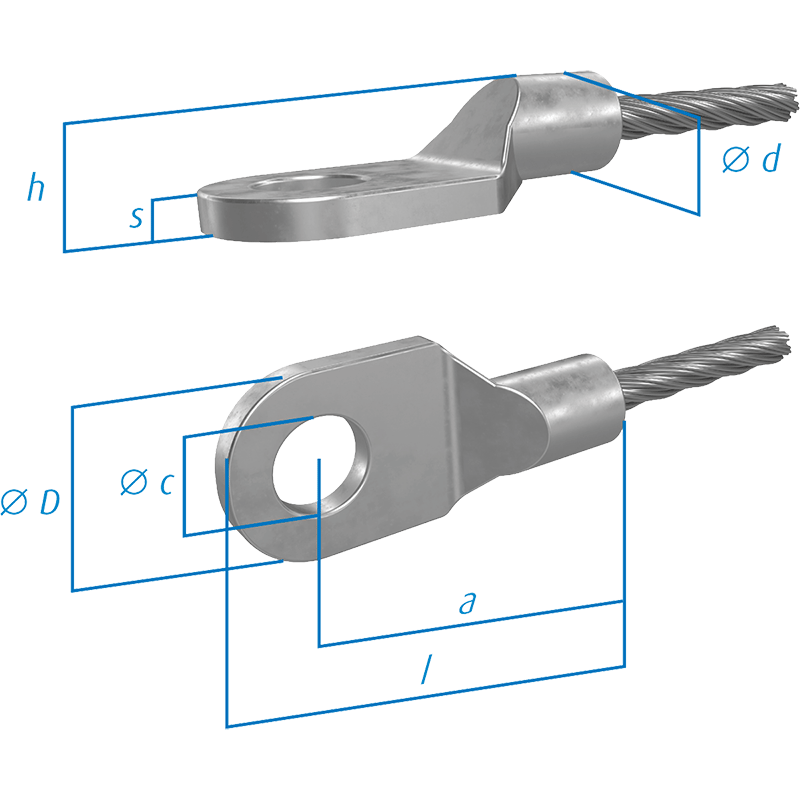

Anneaux de timon, forme A

N° d'article Pour câble Ø mm Ø d
mm
Ø D
mm
Ø c
mm
a
mm
l
mm
h
mm
s
mm
150990109 0.65, 0.90, 1.00, 1.25, 1.30, 1.35, 1.50 4.50 8.50 3.30, 4.30. 5.30 13.90 18.00 5.00 1.50
150990128 1.00, 1.25, 1.50, 2.00 5.00 12.00 3.30, 4.30, 5.30, 6.30 14.30 20.20 6.00 3.00
150990226 1.50 4.50 12.00 3.30, 4.30, 5.30, 6.30 14.40 20.40 4.50 1.50
150990426 1.30, 1.50, 2.00, 2.30 4.90 14.00 8.00 15.00 22.00 4.90 3.00
150990447 1.30, 1.50, 2.00, 2.30 4.90 14.00 4.30, 8.00 15.00 22.00 4.90 2.80
Dimensions spéciales sur requête

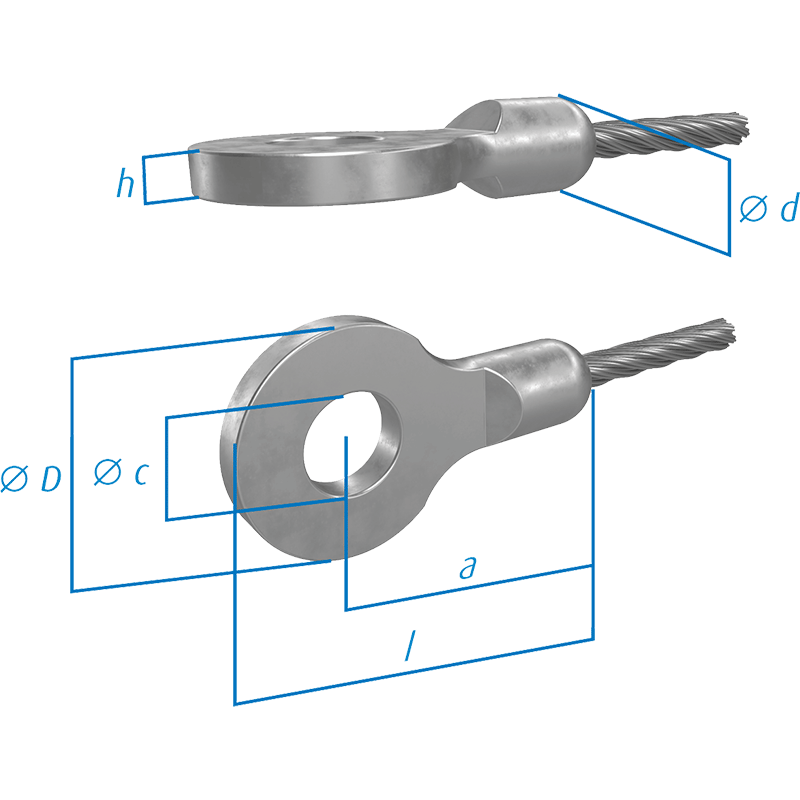

Anneaux de timon, forme B

N° d'article Pour câble Ø mm Ø d
mm
Ø D
mm
Ø c
mm
a
mm
l
mm
h
mm
150990111 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25, 1.30, 1.35 3.00 6.00 3.00 12.00 15.00 1.50
150990458 1.50, 2.00, 2.30 5.00 12.00 5.20 15.00 21.00 2.10
Dimensions spéciales sur requête

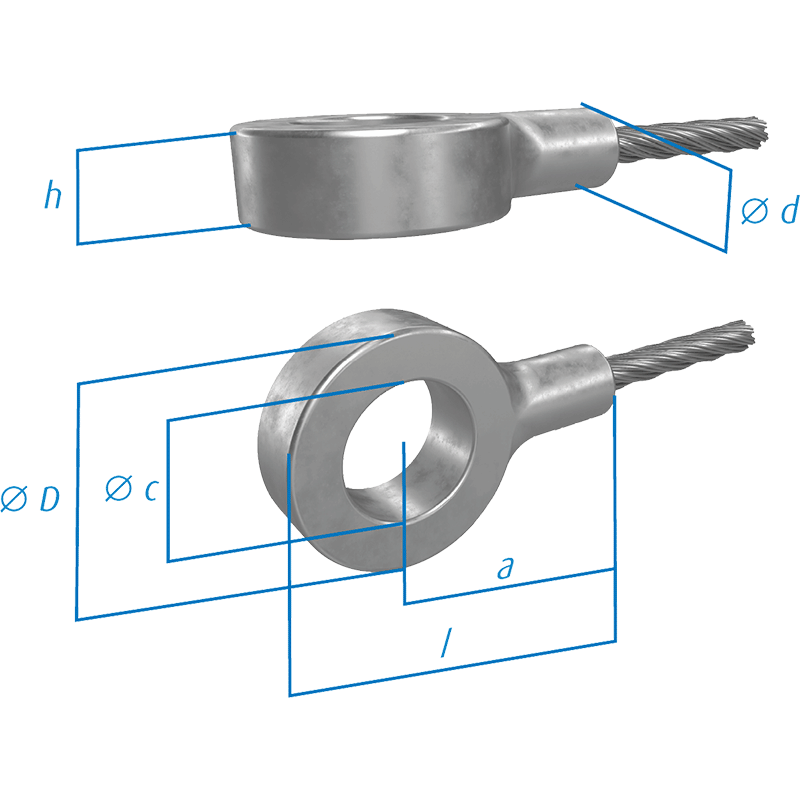

Anneaux de timon, forme C

N° d'article Pour câble Ø mm Ø d
mm
Ø D
mm
Ø c
mm
a
mm
l
mm
h
mm
150990231 1.50 7.00 13.00 5.00 15.00 21.50 6.00
150990296 1.50, 2.00 4.90 14.00 8.30 15.00 22.00 4.90
Dimensions spéciales sur requête

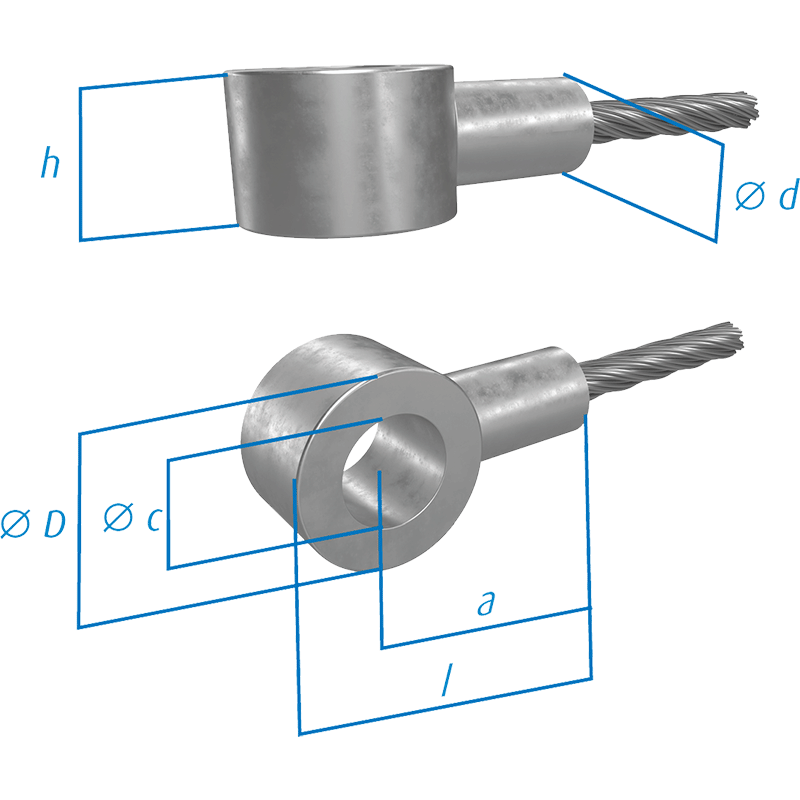

Anneaux de timon, forme D

N° d'article Pour câble Ø mm Ø d
mm
Ø D
mm
Ø c
mm
a
mm
l
mm
h
mm
150990233 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25, 1.30, 1.35, 1.50 4.50 8.00 4.20 11.60 15.50 7.00
150990298 0.45, 0.60, 0.65, 0.75, 1.00, 1.20, 1.25, 1.30, 1.35, 1.50 4.50 9.00 5.00 11.50 16.00 6.00
Dimensions spéciales sur requête
